Wadkin B800带锯-顶部或底部锯导向组件

视图爆炸图

图纸参考	零件号	描述	价格	数量
60	06232	导向锁紧螺母(右手1062-32	£32.95
60	06268	导向锁紧螺母(左手)1062-68	£32.95
61	06227	锯导向侧辊轴(右手)1062/27	£59.75
61	06267	锯导向侧辊轴(左手)1062/67	£59.75
62	Truarc外卡圈5100-38号	卡簧	P.O.A	- - - - - -
63	K0601172	Wadkin机械轴承	£9.75
64	06230	导向侧辊罩(1062/30)	£37.25
60 - 64对吗	20 / RH / SR	Wadkin带锯用RH侧导槽	£125.50
60 - 64左	20 / LH / SR	Wadkin带锯的左侧导流道	£125.50
65	5/16 whit X 1/2"长内六角螺钉	5/16 whit X 1/2"长内六角螺钉	P.O.A	- - - - - -
66	106226	锯导调节块(1062/26)	£97.00
67	1/2“直径X 1/2”长的格罗洛克弹簧销钉	1/2英寸直径X 1/2”长的格罗洛克弹簧销钉	P.O.A	- - - - - -
68	06242	导向器包装片(1062/42)	P.O.A	- - - - - -
69	5/16的垫圈	5/16 "垫圈	P.O.A	- - - - - -
70	5/16长X内六角头螺钉	5/16长X内六角头螺钉	P.O.A	- - - - - -
71	06225	导锯支架(1062/55)	P.O.A	- - - - - -
72	5/16“whit X 1 2/4”长的拇指螺钉	5/16“whit X 1 2/4”长的拇指螺钉	P.O.A	- - - - - -
73	158 / RS	1.5/8英寸直径转轮主轴总成(止回尺寸)	£147.50

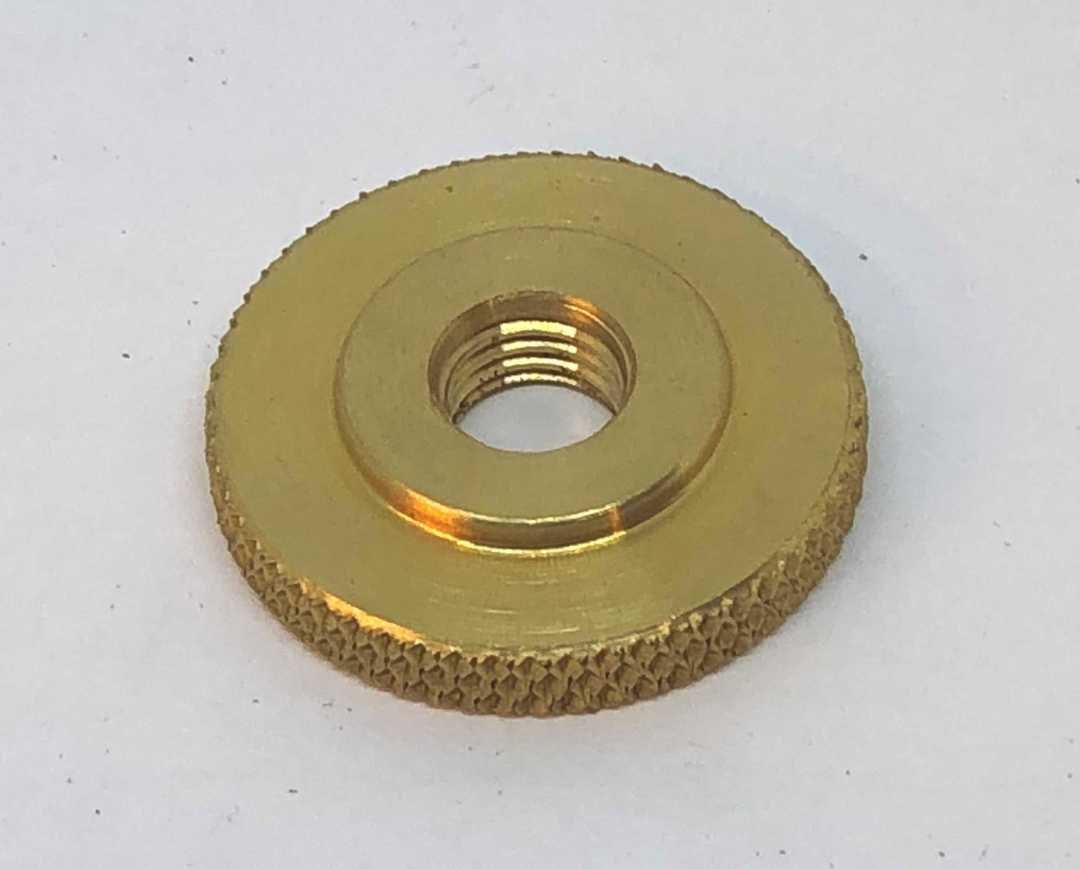

74	04266	锯导轨用滚花旋钮(1042/66)	P.O.A	- - - - - -
75	垫圈(顶导总成)	垫圈(顶导总成)	P.O.A	- - - - - -
76	dia 5/16。X 3/4长内六角螺丝	dia 5/16。X 3/4长内六角螺丝	P.O.A	- - - - - -
77	06241	锯护板(上导轨组件)1062/41	P.O.A	- - - - - -
78	06237	上导向轴(1062/37)	P.O.A	- - - - - -
78	06280	底部导向轴(1062/80)	P.O.A	- - - - - -
79	1/2 × 1长螺柱(顶部导向总成)	1/2 × 1长螺柱(顶部导向总成)	P.O.A	- - - - - -
